ការណែនាំអំពីលក្ខខណ្ឌទូទៅនៃស្នប់ (1) - អត្រាលំហូរ + ឧទាហរណ៍

1. លំហូរ- សំដៅលើបរិមាណ ឬទម្ងន់នៃអង្គធាតុរាវដែលផ្តល់ដោយ កម៉ាស៊ីនបូមទឹក។ក្នុងមួយឯកតាពេលវេលា។ បង្ហាញដោយ Q ឯកតារង្វាស់ដែលប្រើជាទូទៅគឺ m3/h, m3/s ឬ L/s, t/h ។

គងស (6)2. ក្បាល- វាសំដៅទៅលើថាមពលកើនឡើងនៃការដឹកជញ្ជូនទឹកជាមួយនឹងទំនាញឯកតាពីច្រកចូលទៅព្រីនៃស្នប់ទឹក ពោលគឺថាមពលដែលទទួលបានបន្ទាប់ពីទឹកដែលមានទំនាញឯកតាឆ្លងកាត់ស្នប់ទឹក។ បង្ហាញដោយ h ឯកតាគឺ Nm / N ដែលត្រូវបានបង្ហាញតាមទម្លាប់ដោយកម្ពស់នៃជួរឈររាវដែលរាវត្រូវបានបូម។ វិស្វកម្មជួនកាលត្រូវបានបង្ហាញដោយសម្ពាធបរិយាកាស ហើយឯកតាច្បាប់គឺ kPa ឬ MPa ។

 (ចំណាំ៖ ឯកតា៖ ម/p = ρ gh)

ព័ត៌មាន

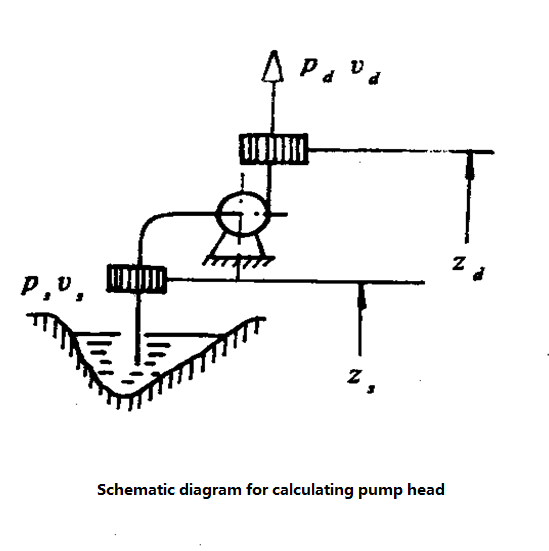

យោងតាមនិយមន័យ៖

H=Ed-Es

Ed- ថាមពលក្នុងមួយឯកតាទម្ងន់នៃអង្គធាតុរាវនៅព្រីងព្រីនៃម៉ាស៊ីនបូមទឹក។;

Es-Energy ក្នុងមួយឯកតាទម្ងន់នៃអង្គធាតុរាវនៅព្រុយចូលនៃស្នប់ទឹក។



Ed=Z d + P d/ ρg + V2d / 2 ក្រាម។

Es=Z s+ Ps / ρg+V2s / 2 ក្រាម។



ជាធម្មតាក្បាលនៅលើផ្លាកលេខរបស់ស្នប់គួរតែរួមបញ្ចូលពីរផ្នែកខាងក្រោម។ ផ្នែកមួយគឺកម្ពស់ក្បាលដែលអាចវាស់វែងបាន ពោលគឺកម្ពស់បញ្ឈរពីផ្ទៃទឹកនៃអាងទឹកចូលដល់ផ្ទៃទឹកនៃអាងទឹកចេញ។ ត្រូវបានគេស្គាល់ថាជាក្បាលពិតប្រាកដមួយផ្នែកគឺជាការបាត់បង់ធន់ទ្រាំនៅតាមផ្លូវនៅពេលដែលទឹកឆ្លងកាត់បំពង់ដូច្នេះនៅពេលជ្រើសរើសក្បាលបូមវាគួរតែជាផលបូកនៃក្បាលពិតប្រាកដនិងការបាត់បង់ក្បាលនោះគឺ:

គងស (4)

ឧទាហរណ៍នៃការគណនាក្បាលបូម



ប្រសិនបើអ្នកចង់ផ្គត់ផ្គង់ទឹកដល់អគារខ្ពស់ ឧបមាថាការផ្គត់ផ្គង់ទឹកបច្ចុប្បន្នរបស់ម៉ាស៊ីនបូមទឹកគឺ 50 ម៉ែត្រ។3/ ម៉ោង ហើយ​កម្ពស់​បញ្ឈរ​ពី​ផ្ទៃទឹក​នៃ​អាង​ទទួល​យក​ដល់​កម្រិត​ទឹក​ចែកចាយ​ខ្ពស់បំផុត​គឺ 54m ប្រវែង​សរុប​នៃ​បំពង់​ចែកចាយ​ទឹក​គឺ 150m អង្កត់ផ្ចិត​បំពង់​គឺ Ф80mm មាន​សន្ទះ​បាត​មួយ សន្ទះ​ទ្វារ​មួយ និង សន្ទះបិទបើកមួយដែលមិនត្រលប់មកវិញ និងប្រាំបី 900 ពត់ជាមួយនឹង r/d = z តើក្បាលបូមមានទំហំប៉ុនណាដើម្បីបំពេញតម្រូវការ?



ដំណោះស្រាយ:

តាម​ការ​ណែ​នាំ​ខាង​លើ​យើង​ដឹង​ថា​ក្បាល​បូម​គឺ៖

ហ =Hពិត + ការបាត់បង់

កន្លែង៖ H គឺជាកម្ពស់បញ្ឈរពីផ្ទៃទឹកនៃធុងទឹកចូលដល់កម្រិតទឹកបញ្ជូនខ្ពស់បំផុត នោះគឺ : Hពិត= 54 ម។



Hការបាត់បង់គឺជាការខាតបង់គ្រប់ប្រភេទនៅក្នុងបំពង់បង្ហូរប្រេង ដែលត្រូវបានគណនាដូចខាងក្រោមៈ

បំពង់ស្រូប និងបំពង់បង្ហូរទឹកដែលគេស្គាល់ កែងដៃ សន្ទះបិទបើក វ៉ាល់មិនត្រឡប់ សន្ទះខាងក្រោម និងអង្កត់ផ្ចិតបំពង់ផ្សេងទៀតគឺ 80mm ដូច្នេះផ្ទៃកាត់របស់វាគឺ៖



គងស (2)



នៅពេលដែលអត្រាលំហូរគឺ 50 ម។3/ ម៉ោង (0.0139 ម។3/s) អត្រាលំហូរជាមធ្យមដែលត្រូវគ្នាគឺ៖

គងស (1)

ការបាត់បង់ធន់ទ្រាំនឹងអង្កត់ផ្ចិត H យោងតាមទិន្នន័យនៅពេលដែលអត្រាលំហូររាវគឺ 2.76 ម៉ែត / វិនាទីការបាត់បង់បំពង់ដែកច្រេះបន្តិច 100 ម៉ែត្រគឺ 13.1 ម៉ែត្រដែលជាតម្រូវការនៃគម្រោងផ្គត់ផ្គង់ទឹកនេះ។

គងស (5)

ការបាត់បង់បំពង់បង្ហូរ, កែងដៃ, សន្ទះបិទបើក, សន្ទះបិទបើកនិងសន្ទះខាងក្រោមគឺ2.65 ម។.

ក្បាលល្បឿនសម្រាប់បញ្ចេញរាវចេញពីក្បាលម៉ាស៊ីន៖

គងស (3)

ដូច្នេះក្បាលសរុប H នៃស្នប់គឺ

H ក្បាល= ហ ពិត + H ការខាតបង់សរុប=54+១៩.៦៥+២.៦៥+0.388 = 76.692 (ម)

នៅពេលជ្រើសរើសការផ្គត់ផ្គង់ទឹកដែលមានកំពស់ខ្ពស់ម៉ាស៊ីនបូមទឹកដែលមានលំហូរមិនតិចជាង 50 ម។3/ h និងក្បាលមិនតិចជាង 77 (m) គួរតែត្រូវបានជ្រើសរើស។
